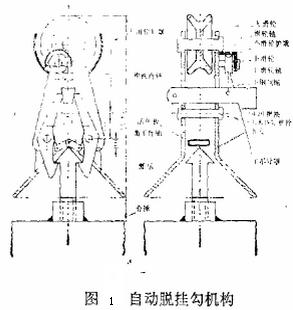

强夯锤的挂勾,有脱勾式和不脱勾式两种。不脱勾夯击,钢丝绳随强夯锤下降,增加夯锤下降阻,且极易搅乱钢丝绳。自动脱勾不自动挂勾,每次夯击都需要人来挂勾,既影响夯击速度,又增加工人劳动强度。下图1为强夯锤自动脱挂勾机构,结构简单,操纵方便,据介绍提高功效一倍以上。
该机构的自动脱挂匀装置,是依靠焊接在锤头上的一个锥头和两个蟹爪实现的。当强夯锤由蟹爪勾起吊到一定高度,由于小牵引钢丝绳(6)的张紧作用,钢丝绳通过小滑轮(4)将闭锁楔铁(7)拉起,这样蟹爪钩(11)上部就可向中间活动,因锤的自重作用,使蟹爪钩下部张开,强夯锤便脱离蟹爪钩迅速下落,冲击地基土壤。驾驶员也随即操纵离合器,使蟹爪钩下落,由于伞形导罩的作用,蟹爪钩可以迅速与固定在强夯锤上的锥头对正,蟹爪钩继续下落,锥头顶起固定在蟹爪钩上的话页板,使蟹爪钩卡住锥头下部的台阶,这样蟹爪钩上部张开,开闭楔铁(7)靠自重楔入蟹爪钩上部,使蟹爪钩在吊起强夯锤时,不会自动张开而脱钩。
牵引钢丝绳,一端通过小滑轮固定在开闭楔铁(7)中间的小孔上,一端可固定在吊机起重臂的下部。牵引钢丝绳的长短,决定着强夯锤的起升高度。
